原標題：每一個專利代理人，上輩子可能都是一個作圖大師

專利代理人考試實務部分考試中，附圖占了很大部分，閱讀文字的時候可能對技術要點不是很清晰，但是對照附圖來看，就會明朗很多，足以說明附圖對專利文件的重要性。

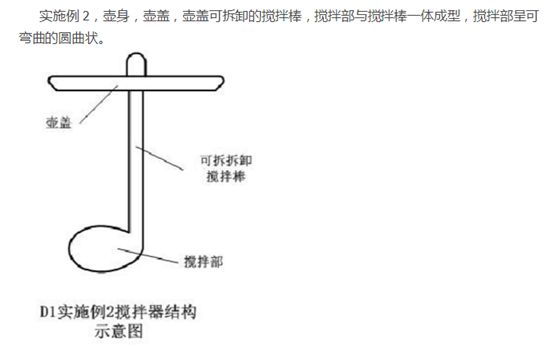

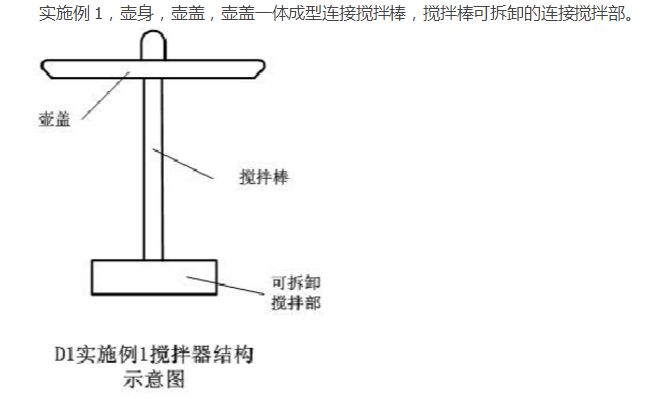

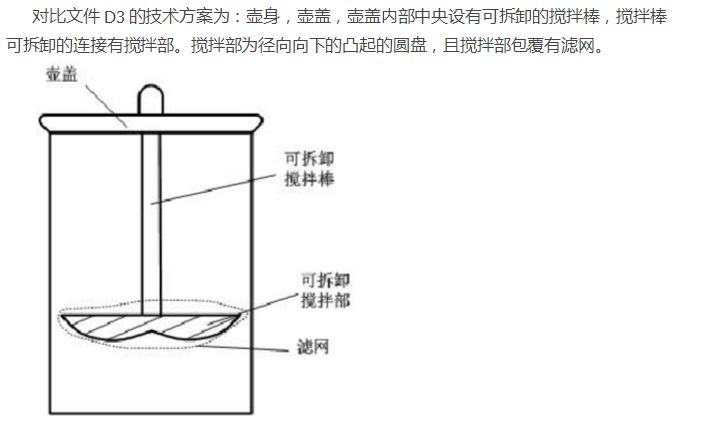

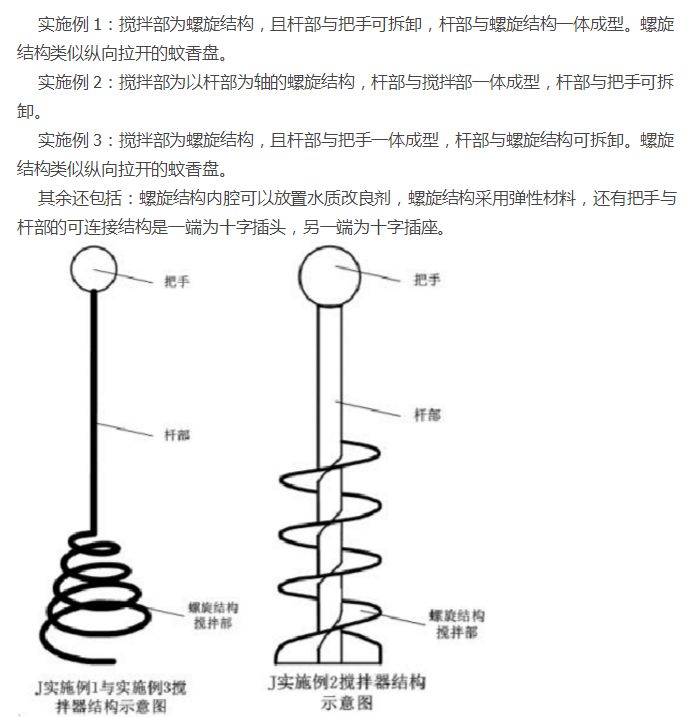

2016年專利代理人考試實務部分附圖摘錄↓↓↓

專利文件中占地不大，信息量卻不小的附圖，制作起來需要遵循的規則也不少：

1、實用新型專利說明書附圖

權利要求只是發明或者實用新型說明書所記載的必要技術特征的間接表達。僅僅根據這個表達不容易清楚表明專利的確切保護范圍。為了更好地表達發明專利的內容，需要用圖示的形式表達出來，附圖可以直觀、具體、容易澄清權利要求和說明書中可能出現的含糊之處。

實用新型說明書必須有附圖，申請人提交了請求書、說明書和權利要求書，沒有提交附圖的，不能受理，說明書附圖對實用新型專利非常重要。

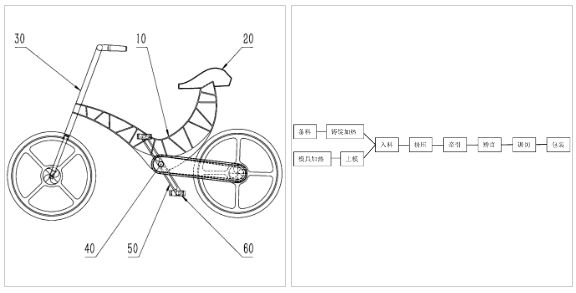

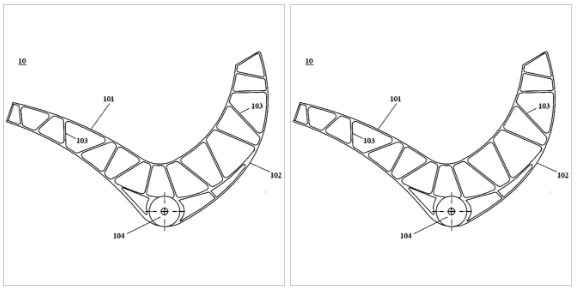

摩拜單車實用新型專利附圖

如何才能做出正確的實用新型專利附圖？應當按照下述要求進行：

（1）附圖不得使用工程藍圖、照片。

（2）附圖應當使用包括計算機在內的制圖工具和黑色墨水繪制，線條應當均勻清晰，并不得著色和涂改；附圖的周圍不得有與圖無關的框線。

（3）附圖應當用阿拉伯數字順序編號，用圖1、圖2等表示，并應當標注在相應附圖的正下方。

（4）附圖應當盡量豎向繪制在圖紙上，彼此明顯分開。當零件橫向尺寸明顯大于豎向尺寸必須水平布置時，應當將附圖的頂部置于圖紙的左邊。一頁圖紙上有兩幅以上的附圖，且有一幅已經水平布置時，該頁上其他附圖也應當水平布置。

（5）附圖的大小及清晰度，應當保證在該圖縮小到三分之二時仍能清晰地分辨出圖中的各個細節，以能夠滿足復印、掃描的要求為準。

（6）一件專利申請有多幅附圖時，在用于表示同一實施方式的各附圖中，表示同一組成部分（同一技術特征或者同一對象）的附圖標記應當一致。說明書中與附圖中使用的相同的附圖標記應當表示同一組成部分。說明書文字部分中未提及的附圖標記不得在附圖中出現，附圖中未出現的附圖標記也不得在說明書文字部分中提及。

（7）附圖中除必需的詞語外，不得含有其他的注釋；詞語應當使用中文，必要時，可以在其后的括號里注明原文。

（8）結構框圖、邏輯框圖、工藝流程圖應當在其框內給出必要的文字和符號。

（9）同一幅附圖中應當采用相同比例繪制，為清楚顯示其中某一組成部分時可增加一幅局部放大圖。

（10）說明書附圖中應當有表示要求保護的產品的形狀、構造或者其結合的附圖，不得僅有表示現有技術的附圖，也不得僅有表示產品效果、性能的附圖，例如溫度變化曲線圖等。

（11）說明書附圖應當用阿拉伯數字順序編寫頁碼。

2、發明專利說明書附圖

上文中加重部分是實用新型專利說明書附圖中的獨有部分，與發明專利說明書附圖不同。發明專利申請說明書可以有附圖，也可以沒有，與實用新型專利說明書附圖相比，發明專利說明書附圖特有的要求有以下幾點：發明專利說明書剖面圖中的剖面線不得妨礙附圖標記線和主線條的清楚識別。

幾幅附圖可以繪制在一張圖紙上。一幅總體圖可以繪制在幾張圖紙上，但應當保證每一張上的圖都是獨立的，而且當全部圖紙組合起來構成一幅完整總體圖時又不互相影響其清晰程度。

一般不得使用照片作為附圖，但特殊情況下，例如，顯示金相結構、組織細胞或者電泳圖譜時，可以使用照片貼在圖紙上作為附圖。

3、摘要附圖

專利摘要中的附圖可以方便檢索，便于篩選所需專利，所以在專利文件中需要認真對待。審查指南對摘要附圖有如下幾點要求，在制作時需要格外注意：說明書有附圖的，申請人應當提交一幅最能說明該發明技術方案主要技術特征的附圖作為摘要附圖。摘要附圖應當是說明書附圖中的一幅。

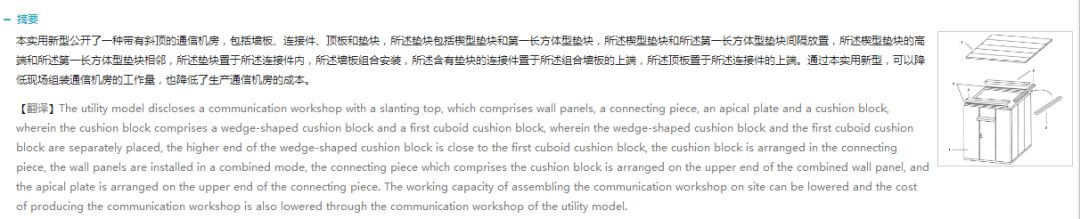

華為技術有限公司實用新型專利摘要附圖

摘要附圖的大小及清晰度應當保證在該圖縮小到4厘米×6厘米時，仍能清楚地分辨出圖中的各個細節。

摘要中可以包含最能說明發明的化學式，該化學式可被視為摘要附圖。

國際申請有摘要附圖的，應當提交摘要附圖副本。摘要附圖副本應當與國際公布時的摘要附圖一致。附圖中有文字的，應當將其替換為對應的中文文字，并且重新繪制附圖，以中文文字替換原文并標注在適當的位置上。首次公布不包括檢索報告，并且首次公布的國際公布文本與隨后公布的國際公布文本使用的摘要附圖不一致的，應當以隨后公布時的摘要附圖為準。

4、外觀設計圖片或者照片

外觀設計專利權的保護范圍以表示在圖片或者照片中的該產品的外觀設計為準，簡要說明可以用于解釋圖片或者照片所表示的該產品的外觀設計。申請人提交的有關圖片或者照片應當清楚地顯示要求專利保護的產品的外觀設計。由于外觀設計專利主要靠圖片以及照片來表現權利要求，對圖片以及照片的要求要更加嚴格一些。

平面產品的外觀設計：

產品設計要點涉及一個面的，可以僅提交該面正投影視圖，即主視圖；

產品設計要點涉及兩個面的，應當提交兩面正投影視圖，即主視圖和后視圖。

立體產品的外觀設計：

產品設計要點涉及六個面的，應當提交六面正投影視圖，即主、后、左、右、俯、仰視圖；

產品設計要點僅涉及一個或幾個面的，應當至少提交所涉及面的正投影視圖和立體圖，并應當在簡要說明中寫明省略視圖的原因。

為清楚地顯示請求保護的設計，建議提交產品六面正投影視圖加立體圖。

必要時，還應當提交該外觀設計產品的展開圖、剖視圖、剖面圖、放大圖以及變化狀態圖。

此外，申請人可以提交參考圖，參考圖通常用于表明使用外觀設計的產品的用途、使用方法或者使用場所等。

色彩包括黑白灰系列和彩色系列。對于簡要說明中聲明請求保護色彩的外觀設計專利申請，圖片的顏色應當著色牢固、不易褪色。

包括圖形用戶界面的產品外觀設計：

應當提交帶界面的整體產品外觀設計視圖。設計要點在于界面和整體產品的，應該提交帶界面的產品的六面視圖及立體圖。設計要點只在于界面的，應通過視圖清楚地表達出圖形用戶界面所應用的產品領域，清楚地顯示出圖形用戶界面設計，以及其在產品中的大小、位置和比例關系。例如用于平板電腦的圖形用戶界面，如果設計要點只在于界面的，可以只提交主視圖。圖形用戶界面為動態圖案的，申請人應當至少提交一個狀態的上述整體產品外觀設計視圖，對其余狀態可僅提交關鍵幀的視圖，所提交的視圖應當能唯一確定動態圖案中動畫的變化趨勢。

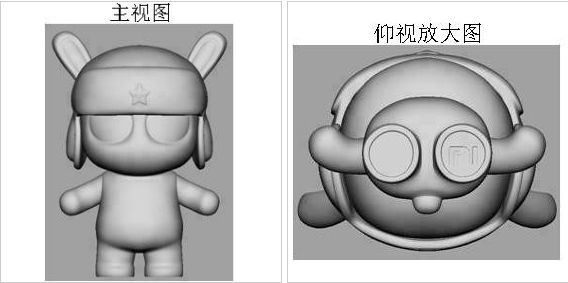

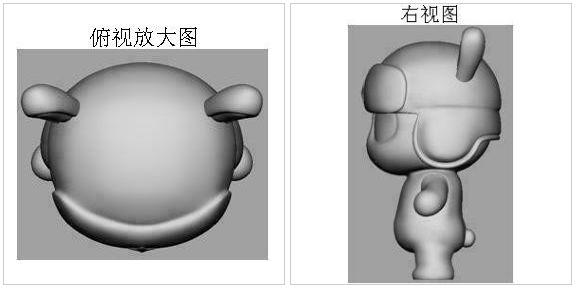

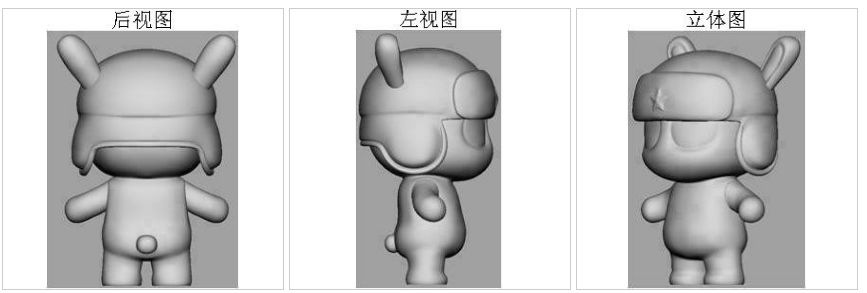

視圖名稱及其標注：

六面正投影視圖的視圖名稱，是指主視圖、后視圖、左視圖、右視圖、俯視圖和仰視圖。其中主視圖所對應的面應當是使用時通常朝向消費者的面或者最大程度反映產品的整體設計的面。

六面正投影視圖包括：

主視圖——觀察者從正前方看物體在正投影面上得到的視圖,

俯視圖——觀察者從上向下看物體在水平投影面上得到的視圖,

左視圖——觀察者從左向右看物體在側投影面上得到的視圖,

后視圖——觀察者從正后方看物體在正投影面上得到的視圖,

仰視圖——觀察者從下向上看物體在水平投影面上得到的視圖,

右視圖——觀察者從右向左看物體在側投影面上得到的視圖。

成套產品應當在其中每件產品的視圖名稱前以阿拉伯數字順序編號標注，并在編號前加“套件”字樣。例如，對于成套產品中的第4套件的主視圖，其視圖名稱為：套件４主視圖。

同一產品的相似外觀設計，應當在每個設計的視圖名稱前以阿拉伯數字順序編號標注，并在編號前加“設計”字樣。例如，設計1主視圖。

多個構件相結合構成的組件產品：

組裝關系唯一的組件產品，應當提交組合狀態的產品視圖；

無組裝關系或者組裝關系不唯一的組件產品，應當提交各構件的視圖，并在每個構件的視圖名稱前以阿拉伯數字順序編號標注，并在編號前加“組件”字樣。例如，對于組件產品中的第3組件的左視圖，其視圖名稱為：組件3左視圖。對于有多種變化狀態的產品的外觀設計，應當在其顯示變化狀態的視圖名稱后，以阿拉伯數字順序編號標注。

圖片的繪制：

圖片應當參照我國技術制圖和機械制圖國家標準中有關正投影關系、線條寬度以及剖切標記的規定繪制，并應當以粗細均勻的實線表達外觀設計的形狀。不得以陰影線、指示線、虛線、中心線、尺寸線、點劃線等線條表達外觀設計的形狀?？梢杂脙蓷l平行的雙點劃線或自然斷裂線表示細長物品的省略部分。圖面上可以用指示線表示剖切位置和方向、放大部位、透明部位等，但不得有不必要的線條或標記。圖片應當清楚地表達外觀設計。

圖片可以使用包括計算機在內的制圖工具繪制，但不得使用鉛筆、蠟筆、圓珠筆繪制，也不得使用藍圖、草圖、油印件。對于使用計算機繪制的外觀設計圖片，圖面分辨率應當滿足清晰的要求。

照片的拍攝：

（1）照片應當清晰，避免因對焦等原因導致產品的外觀設計無法清楚地顯示。

（2）照片背景應當單一，避免出現該外觀設計產品以外的其他內容。產品和背景應有適當的明度差，以清楚地顯示產品的外觀設計。

（3）照片的拍攝通常應當遵循正投影規則，避免因透視產生的變形影響產品的外觀設計的表達。

（4）照片應當避免因強光、反光、陰影、倒影等影響產品的外觀設計的表達。

（5）照片中的產品通常應當避免包含內裝物或者襯托物，但對于必須依靠內裝物或者襯托物才能清楚地顯示產品的外觀設計時，則允許保留內裝物或者襯托物。

圖片是專利文件中重要的一部分，用圖形補充說明書文字部分的描述，使人能夠直觀、形象化地理解發明或者實用新型的每個技術特征和整體技術方案。在實踐中學好專利附圖的制作是每個專利人的責任，也是對客戶、對審查員們負責的表現，不擅長附圖制作的專利代理人不能稱作一名合格的代理人喔！
